系统功能：

•接受前端不同位置的摄像仪所摄图像。

•通过控制键盘对摄像仪所摄图像进行多画面或单画面切换显示。

•通过控制键盘调节镜头的变焦。

•通过控制键盘调节云台的上、下、左、右位置。

•整套系统有防爆、防腐性能。

系统组成：

1.前端视频采集系统

前端视频采集点釆用我公司的BNK-2系列防爆摄像仪（该摄像仪为不锈钢材质，内置高清一体化摄像机可选碳钢），其中固定点部分采用能调节的支架，移动点部分采用全不锈钢防爆电动云台。

BNK-2Y（该防爆云台具有水平旋转与垂直旋转功能，可视范围广）。

2.传输系统

为适应化工及钻井现场的需要，连接电缆采用定制的视频线和控制线合成的高强度综合电缆，具有抗磨损、抗扎压、耐寒、耐腐蚀等优良特性；电缆接头采用特制的密封防水无火花型航空插头，专用磁钢固定件。用于连接控制主机与摄像单元及云台，向摄像单元传送控制信号并且从摄像单元接收视频信号。

3.控制系统

监控主机可灵活实现画面分割、画面选择、镜头控制、云台控制等功能，具有极高的稳定性和超强的抗干扰能力，并用超薄工业液晶监视器显示监控画面。

4.显示系统

显示系统采用高清晰度液晶显示器，外加防爆护罩构成；显示屏安装在前方仪表台便于观察的位置上，壁装的角度可以根据司钻操作人员的习惯进行调节。

系统的主要指标：

1.输入电压交流220±10%V，50Hz；

2.整个系统功耗低于200W；

3.内置过压保护电路；

4.15寸铸铝工业液晶监视器；

5.防爆全向云台水平转角0-350°，垂直转角-45°——+45°；旋转速度水平3.8°/S，垂直3.8°/S。

6.镜头变焦22倍，10倍光学变焦；最低照度为0.01LUX，日间全彩色显示，夜间在灯光下为黑白显示；水平最高分辨率700线；

7.视频输入：PAL/NTSC;

8.视频输出：支持PAL/NTSC;

9.监视方式：单画面、四画面、九画面。

10.显示速度：25针/秒/路；

11.云台控制：每个通道可以控制上、下、左、右。

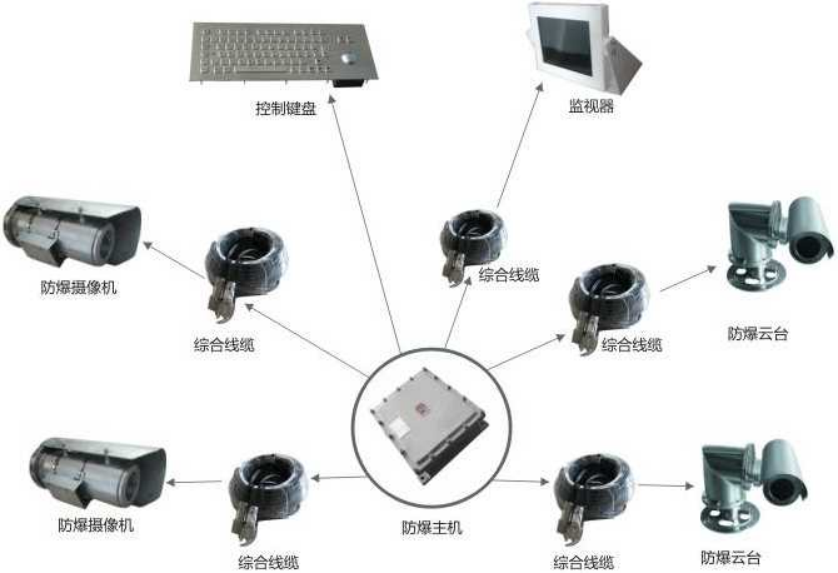

系统组成示意图：
